GPIO y USB-UART en Flipper Zero: qué material necesita tu proyecto
Decide si basta con el puente USB-UART del Flipper o necesitas placas de prototipado. Pinout, niveles eléctricos, componentes y límites de la compra.
Flipper Zero incluye una función de puente USB-UART; las placas de prototipado se compran cuando necesitas montar un circuito propio. Para una conexión serie de diagnóstico en tu equipo, quizá baste con cables adecuados. Para un módulo que quieres conservar, diseña primero el circuito y su lista de materiales.
Esta guía utiliza el pinout y la documentación del fabricante. No hemos probado circuitos ni evaluado adaptadores. Puedes consultar todas las piezas en la sección Flipper Zero dentro de hardware.
Empieza por el equipo y la interfaz
Anota qué dispositivo propio quieres conectar y para qué: leer mensajes de diagnóstico, desarrollar firmware o controlar una entrada de un prototipo. Busca el esquema o la documentación de su interfaz antes de elegir cables y placas.
Una consola UART, un bus I²C y una entrada GPIO no son conexiones intercambiables. Identificar la interfaz evita comprar un módulo que tiene el conector correcto pero no la función que necesitas. Si el aparato no ofrece documentación suficiente, no deduzcas el pinout solo por el aspecto de la placa.
Comprueba niveles y alimentación
La documentación de Flipper describe sus entradas y salidas como tolerantes a 3,3 V. El conector también tiene pines de alimentación, cuya función es distinta. Tener una salida de alimentación de 5 V no significa que cualquier señal de ese nivel sea adecuada para las entradas.
Antes de conectar, revisa qué tensión usa la interfaz del otro equipo, qué pines son señales y cómo se comparte la referencia de tierra. Si necesitas adaptación de nivel, inclúyela en el diseño. Consulta los límites eléctricos oficiales del dispositivo y de cada componente.
Este artículo orienta la compra; no sustituye el esquema de tu circuito. La revisión de conexiones y alimentación es parte del proyecto, aunque la pieza se anuncie como compatible con el formato GPIO de Flipper.
Cuándo basta con el puente USB-UART
Si necesitas acceder a una consola serie documentada y compatible de tu aparato, evalúa primero la función integrada y los cables necesarios. Comprueba que puedes configurar los parámetros que requiere el equipo y que dispones del programa de ordenador correspondiente.
Si esa será tu única tarea habitual, compara también un adaptador USB-UART dedicado con los niveles correctos. La ventaja de Flipper aparece cuando reúne varios usos en tu trabajo. La guía para valorar su compra explica ese criterio.
Cuándo comprar las placas de prototipado

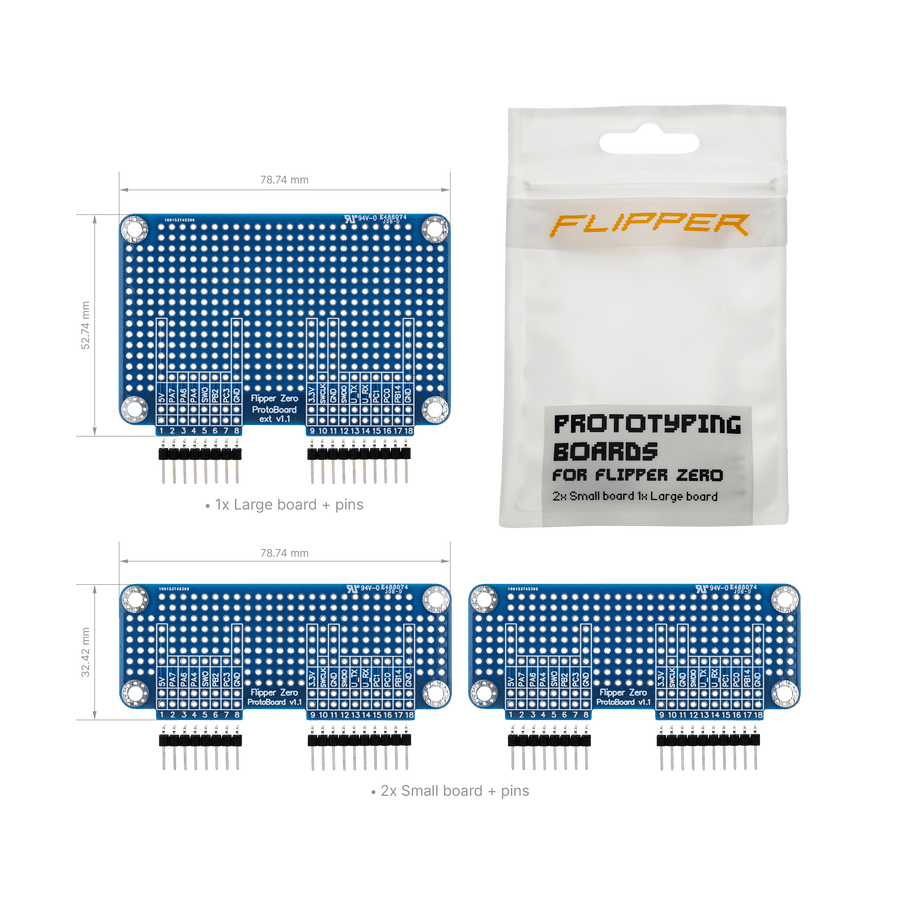

Las placas del fabricante ofrecen un soporte para construir tu módulo: dos pequeñas, una grande y cabeceras de pines sin soldar. No incluyen un sensor, un circuito acabado ni un firmware para tu aplicación.
Antes del pedido, prepara la lista de componentes, las herramientas y el esquema. Define dónde quedarán conectores y piezas. Si aún no sabes qué montarás, la placa no resuelve la parte que falta del proyecto.
Si el proyecto necesita otra placa
La WiFi Devboard responde al desarrollo y depuración con su ESP32-S2. El Video Game Module aporta recursos para vídeo y movimiento. Una placa de prototipado te permite construir tu propio circuito.
Esos productos no forman una escala de «mejor» o «peor». Cubre primero la función del proyecto y después comprueba formato, consumo, software y presupuesto. La guía de accesorios permite comparar su papel.
Lista de compra antes de empezar
Necesitarás el dispositivo con microSD, cables apropiados para la interfaz y, cuando el circuito lo requiera, adaptación de nivel, componentes y herramientas de montaje. Anota también el programa o firmware que utilizarás.
Compra las placas cuando esa lista corresponda a un diseño concreto. Si el objetivo es aprender, un primer montaje pequeño y documentado facilita comprobar que cada pieza resuelve una necesidad. Conserva el esquema y los parámetros para repetir el proyecto sin reconstruirlo de memoria.
Fuentes: GPIO, pinout y USB-UART oficiales, placas de prototipado y WiFi Devboard.
